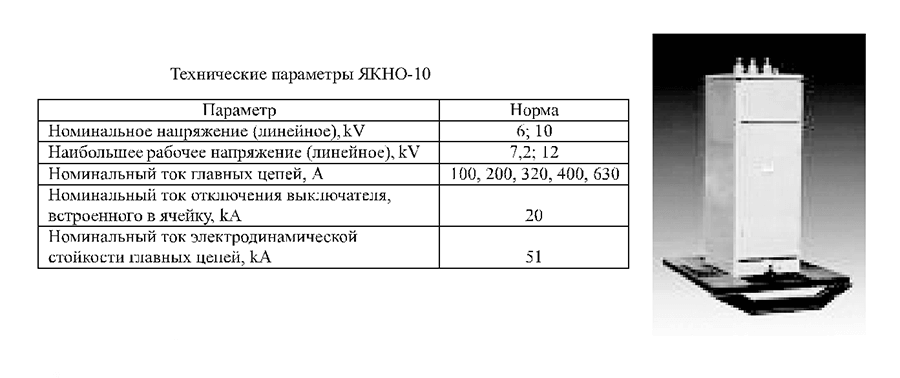

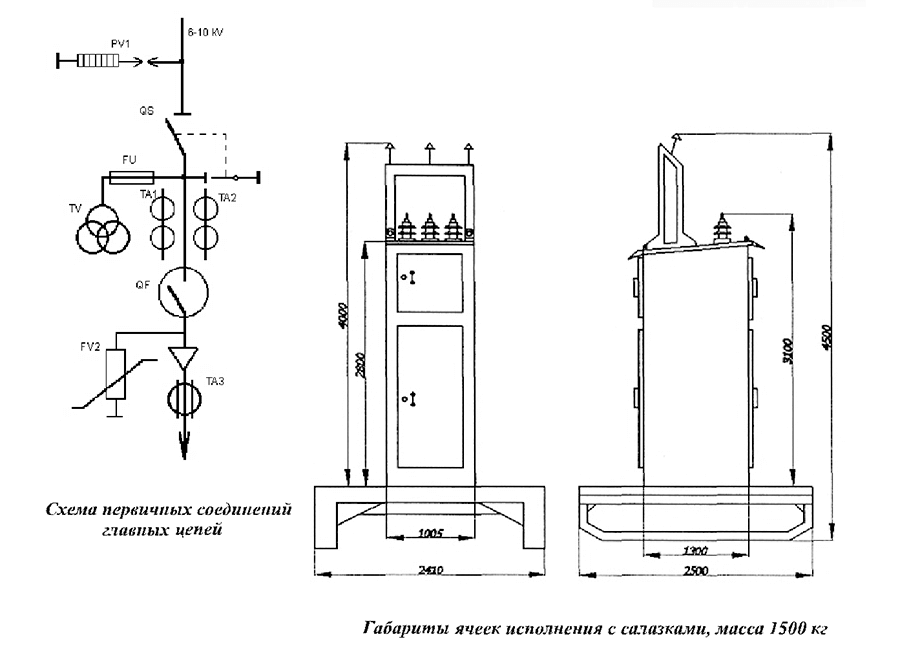

Комплектное распределительное устройство наружной установки серии КРУ К-59С представляет собой в общем случае отдельно стоящие блок высоковольтных ячеек с коридором обслуживания.



КРУ К-59С предназначены для приема и распределения электроэнергии переменного 3-х фазного тока промышленной частоты напряжением 6 и 10 kV.
КРУ К-59С применяются в качестве распределительных устройств 6 и 10 kV, в том числе и распределительных устройств трансформаторных подстанций, включая комплектные трансформаторные подстанции (блочные) 35/6(10), 110/6(10), 110/35/6(10) kV.
КРУ К-59С рассчитано для работы в условиях климатических районов У и ХЛ категории размещения 1 по ГОСТ 15150. Температура окружающего воздуха для исполнения У – не выше +40°С и не ниже минус 40°С. Для исполнения ХЛ – не выше +45°С и не ниже минус 60°С. Высота над уровнем моря не выше 100

Низковольтная конденсаторная установка поможет повысить энергоэффективность на предприятии или работающей распределительной сети, увеличить мощность электрооборудования, а также улучшить качество электроэнергии путем корректировки коэффициента мощности – cos(φ).

Предлагаем Вашему вниманию надежные, сертифицированные, прошедшие серьезные тестовые испытания и проверку в промышленных условиях автоматические конденсаторные установки компенсации реактивной мощности и батареи статических конденсаторов 0,4 кВ – 0,69 кВ УКМ 58, КРМ, АКУ, УКРМ, АУКРМ и других типов.



Назначение
Низковольтная конденсаторная установка поможет повысить энергоэффективность на предприятии или работающей распределительной сети, увеличить мощность электрооборудования, а также улучшить качество электроэнергии путем корректировки коэффициента мощности – cos(φ).



Конденсаторная установка УКМ 58 позволяет:

• Разгрузить трансформаторы и распределительные устройства;
• Снизить расходы на электроэнергию;
• Облегчить работу двигателя;
• Подавить сетевые помехи;
• Избежать просадки напряжения на линиях электропередач;
• Подключить дополнительную нагрузку за счёт питающих кабелей и токовой разгрузки трансформаторов;
• Не допустить перегрева изоляции;
• Сделать распределительные сети в большей степени экономичными и надёжными



Основные типы:
– Автоматические конденсаторные установки

Как правило, обозначается аббревиатурами АКУ, КРМ, УКМ 58. Данное устройство с автоматической коммутацией ступеней электромеханическими контакторами является наиболее популярным вариантом на сегодняшний день.

Управление, регулировка и контроль за состоянием всех этих устройств производятся в автономном режиме с помощью электронного блока-контроллера. Современные технологии позволяют также осуществлять управление и слежение за работой УКМ 58 дистанционно, через компьютер, в том числе по беспроводной сети. В некоторых типах контроллеров реактивной мощности имеется функция объединения нескольких установок в единую автономную сеть.



– Нерегулируемые конденсаторные установки

В основном обозначается как УК, УК1, КРМ (иногда как БСК – батареи статических конденсаторов). Наиболее простой вариант, редко применяемый в настоящее время.

Характеризуется ручным методом включения и выключения, что в некоторых случаях весьма удобно и выгодно для поддержания компенсации на постоянном уровне, несмотря на отсутствие автоматической регулировки.



-Тиристорные и фильтровые конденсаторные установки

В сетях с особыми режимами работы автоматические конденсаторные установки вместо электромеханических контакторов комплектуются полупроводниковыми модулями – тиристорами.

Также в некоторых случаях для дополнительной защиты конденсаторов от токов высших гармоник на ступени устанавливаются фильтрующие дроссели.

Комплектация конденсаторных установок
Каждая конденсаторная установка УКМ 58, либо установка напряжением 0.4 кВ иной марки, исполняется посредством монтажа блоков с медной ошиновкой в металлическом шкафу , толщина стенок которого – от 1,2 мм. Окраска выполнена порошковой эмалью. Фронтальная дверь служит местом крепления управляющего микропроцессорного блока. Также возможно изготовление одной или нескольких УКМ 58 в специальном утепленном блок-контейнере. В стандартном исполнении основная часть комплектующих, из которых состоят конденсаторные установки, поставляется из Европы от мировых лидеров в производстве компонентов для компенсации реактивной мощности.



Применяемые конденсаторы марки RTR (Испания) являются одними из самых надежных и безопасных на сегодняшний день для компенсаторов реактивной мощности. Имеют встроенные датчики избыточного давления и разрядные резисторы. Не наполнены маслом и другими вредными веществами.
Имеется возможность производства автоматических конденсаторных установок УКМ 58 0.4 и других марок в северных контейнерах, которые гарантируют нормальное функционирование при температурах до -60 С.

КРУ К-104С предназначены для приема и распределения электрической энергии трех-фазного переменного тока частотой 50 Гц напряжением б и 10 kV и используется в распределительных устройствах собственных нужд электростанций, электрических подстанций энергосистем и промышленных предприятий, а также на объектах энергоснабжения ответственных потребителей сельского хозяйства.



В части воздействия климатических факторов внешней среды КРУ соответствуют исполнению «У», категории «3» ГОСТ 15150-69 и ГОСТ 15543-70, но для работы с нижним значением температуры окружающего воздуха минус 25°С.

После выхода из аппаратного отделения силовые цепи вновь коммутируются разъединителем и попадают в отделение отходящих присоединений. Для вывода кабеля к этому отделению также могут быть подсоединены два кабельных ввода.

Основной функциональной частью КРУВ является выкатной элемент — БАВ (блок аппаратный высоковольтный). На нем смонтированы вакуумный выключатель и микроконтроллерные блоки, измерительный трансформатор напряжения и датчики тока, цепи оперативного питания и защит.



Техническое обслуживание оборудования в условиях шахты — задача непростая. Если распределительное устройство предназначено для подачи напряжения на особо важный объект, то наладчику на поиск и устранение неисправности могут быть отведены считанные минуты. Поэтому наши конструкторы разработали такую компоновку элементов БАВ, которая позволяет быстро провести диагностику и замену любого блока. Таким образом, ремонт любой сложности займет минимум времени.



В случае, если КРУВ находится в составе распределительного устройства, для создания шинного моста используются соединительные трубы.

В последнее время для увеличения объемов добычи на шахтах используются все более сложные и дорогостоящие агрегаты, требующие качественной и безопасной электроэнергии. Это требует от распределительного устройства обеспечения надежной, чувствительной, селективной защиты.

КРУВ предоставляет энергетикам большой пакет (более 30 алгоритмов) релейных защит, каждая из которых может настраиваться индивидуально под каждого потребителя.



Помимо этого, применение микроконтроллерной техники дает возможность реализации самых разнообразных функций автоматики и управления. Все это создает легко адаптируемый комплекс, обеспечивающий надежную защиту участка питаемой сети.
Все перечисленные достоинства становятся очевидными при применении КРУВ в качестве элемента распределительного пункта.

Наименование параметра	Значение параметра
Номинальное напряжение на стороне высокого напряжения (ВН), кВ	6; 10
Наибольшее рабочее напряжение на стороне высокого напряжения (ВН), кВ	7,2; 12
Номинальный ток главных цепей, А	630; 1000; 1600
Номинальный ток отключения ячейки с вакуумным выключателем, кА	20; 31,5
Ток электродинамической стойкости ячейки с вакуумным выключателем, кА*	32; 51
Номинальное напряжение вспомогательных цепей, В: цепи защиты, управления и сигнализации переменного, постоянного тока цепи измерительных трансформаторов напряжения освещения	220 100 36

Конструкция и устройство камер КСО

Камеры КСО унифицированы и независимо от схем электрических соединений главных и вспомогательных цепей имеют аналогичную конструкцию основных узлов.

Корпус камеры представляет собой сборную металлоконструкцию, составные части которой сварены из гнутого металлического профиля.
Все элементы корпуса покрашены порошковой краской.

Внутри камеры размещена аппаратура главных и вспомогательных цепей, приводы выключателей выведены на передние стойки камер. На фасадной стороне расположены органы управления аппаратами, приборы управления, учета, сигнализации и измерения. Для наблюдения за высоковольтными аппаратами на двери имеются смотровые окна.



Условно камера КСО разделена на отсеки:

1. I – отсек сборных шин;
2. II – отсек силового выключателя;
3. III – отсек релейной защиты и автоматики;
4. IV – отсек ввода/вывода.



Сборные шины установлены в верхнем отсеке камер и расположены:

— в вертикальной плоскости;
— в горизонтальной плоскости.

Внутри отсеков ввода/вывода, силового выключателя, сборных шин установлена аппаратура главных цепей: силовой выключатель, трансформаторы напряжения, предохранители, трансформаторы тока, трансформатор собственных нужд, трансформаторы тока, линейный и шинный разъединитель, ограничители перенапряжений.



Отсек релейной защиты выполнен в виде отдельного экранированного блока, расположенного на двери камеры КСО, на которой смонтирована схема вспомогательных цепей. На фасаде двери размещена аппаратура управления, автоматы, реле указательные и защиты, приборы учета и измерения.



На камерах КСО установлены светильники местного освещения, что обеспечивает возможность безопасной замены перегоревшей лампы без снятия напряжения. Выключатель освещения в каждой камере установлен на фасаде.



Для вводов и отходящих линий на ток свыше 630 А поставляются только блоки с камерами кабельных сборок.

Камеры секционного разъединителя всегда устанавливаются справа от камеры секционного выключателя, а привод управления секционным разъединителем расположен на панели камеры секционного выключателя. Камеры собственных нужд подстанции могут быть как отдельно стоящими, так и соединенными с остальными камерами РУ. Все камеры имеют глухую левую стенку. Крайняя правая в ряду РУ камера имеет также глухую правую стенку.

КТПБ и 2КТПБ выпускаются в 2-х исполнениях:

без коридора обслуживания, мощностью 63 – 1250 кВА;
с коридором обслуживания, мощностью 160 – 1250 кВА.
Подстанции блочные КТПБ, 2КТПБ комплектуются масляными или сухими силовыми трансформаторами.



По требованию заказчика подстанции могут изготавливаться с изменениями конструкции, технических параметров и перечня применяемой аппаратуры, что указывается в дополнительных требованиях при заказе подстанции.



Нормальная работа подстанций обеспечивается в следующих условиях:

высота над уровнем моря не более 1000 м;
диапазон рабочей температуры окружающего воздуха от минус 60 °С до плюс 40 °С;
скорость ветра до 36 м/с (скоростной напор ветра до 800 Па);
тип атмосферы -II по ГОСТ 15150-69.
По заказу возможно изготовление 2КТПБ блочного типа с автоматическим вводом резерва (АВР):



Мощность 2КТПБ от 63 до 400 кВ·А включительно – АВР на стороне НН или ВН;
Мощность 2КТПБ от 63 до 1250 кВ·А включительно – АВР на стороне ВН.
Подстанции состоят из следующих составных частей:



КТПБ – из одного железобетонного блока, разделенного на отсек устройства
высокого напряжения (УВН), отсек распределительного устройства
низшего напряжения (РУНН), отсек трансформатора;
2КТПБ – из двух секций, каждая в отдельном железобетонном блоке.
Соединение секций 2КТПБ по стороне НН и ВН должно осуществляться кабелями,
проложенными в земле.
Материал оболочки – монолитный железобетон.



Отличительные особенности и преимущества КТПБ, 2КТПБ:

Малые габариты в своем классе (3,8 x 2,4 x 2,6 м.), что позволяет успешно применять подстанцию в стесненных условиях плотной городской застройки.
Дизайн изделия соответствует современным архитектурным требованиям.
Доставка выполняется с вмонтированным трансформатором в полной заводской готовности, что снижает транспортные издержки. Благодаря малогабаритности подстанции, есть возможность ее размещения на стандартных транспортных средствах в пределах габаритов, допускаемых Правилами дорожного движения.

Монтаж и подключение составляют не более 2,5 часов. Для монтажа на объекте необходимо только вырыть котлован глубиной 0,9 м c выравниванием его дна слоем песка.

Простой и доступный способ замены электрооборудования, что облегчает
эксплуатацию.
Предусмотрен быстрый демонтаж и перевозка на новый объект, поэтому возможно применение для временного энергоснабжения.
Подстанция может комплектоваться сухими или масляными трансформаторами.
Подстанция имеет абсолютную защиту от проникновения к токоведущим частям.

Комплектные трансформаторные подстанции КТПm, 2КТПm мощностью 250-2500 kVA с автоматическими выключателями серии «Электрон» и ВА предназначены для электроснабжения промышленных предприятий и других объектов.
Подстанции комплектуются из шкафов УВН, силовых трансформаторов, шкафов РУНН. УВН выполняется в виде глухого ввода или шкафов ШВВ с выключателями нагрузки типов ВНП или ВНРУ.



Силовые трансформаторы могут быть сухими или с масляным заполнением.
РУНН состоит из вводных, секционных и линейных шкафов.
Подстанции выпускаются в одно и двух трансформаторном исполнении, с заземленной или изолированной нейтралью на стороне НН, однорядного и двухрядного исполнения.

Подстанции передвижные наружной установки ПКТПН-Т(П) мощностью 100~630 kVA напряжением 6(10)/0,4 kV промышленной частоты с количеством фидеров до 8 (в том числе 1 фидер наружного освещения) предназначены для электроснабжения населенных пунктов, небольших промышленных объектов, строительных площадок, объектов с перемещаемым местом установки электроприемников.



Структура условного обозначения
ГКТП-160-630/6(10)/0,4-ХХУ1:
ГКТП – однотрансформаторная и 2ГКТП – двухтрансформаторная;
Г – городская;
К – комплектная;
Т – трансформаторная;
П – подстанция;

Подстанции передвижные наружной установки ПКТПН-Т(П) мощностью 100~630 kVA напряжением 6(10)/0,4 kV промышленной частоты с количеством фидеров до 8 (в том числе 1 фидер наружного освещения) предназначены для электроснабжения населенных пунктов, небольших промышленных объектов, строительных площадок, объектов с перемещаемым местом установки электроприемников.
